ワイヤーボンドからフリップチップへ: インターコネクトが実際のパフォーマンスのボトルネックになる

トランジスタのスケールダウンが進むにつれて、実際のパフォーマンスのボトルネックは内部ロジックから相互接続とパッケージングに移行しています。低寄生相互接続を備えたフリップチップは、チップ性能の上限を再定義しています。

I/O およびパッド リングの設計に関する資料をレビューすると、チップのパフォーマンスについて議論するときにトランジスタ、アーキテクチャ、およびプロセスに焦点を当てることが多い一方で、実際の速度を真に制限するものはコア ダイの外側にあることが多いという強い認識が浮かび上がります。

私たちはチップを純粋なコンピューティング ブラック ボックスとして見ていました。内部ロジックが強化されれば、自動的にパフォーマンスも向上します。しかし、これらの文書は、チップが外界に接続された場合にのみ機能するという基本的な真実を私たちに思い出させます。I/O、電源供給、パッケージング、PCB など、ダイからシステムへのパスに沿ったすべてのステップで、遅延、ノイズ、電力消費、および不確実性が生じます。

特に、I/O 設計の目標が単純な信号伝送をはるかに超え、駆動強度、レベル シフト、インピーダンス マッチング、ESD 保護を一度に必要とする場合、I/O は単なる回路設計ではなく、完全なシステム エンジニアリングの課題であることが明らかになります。

さらに重要なことは、コンピューティング能力のスケールとパッケージングがより複雑になるにつれて、ワイヤーボンドからフリップチップ、そしてSiPとHBMへと進化するダイから外部システムへの経路はますます困難になり、ますますボトルネックになっていることです。現代のチップ設計は、大部分において、もはや高速なコンピューティングだけではなく、効率的な接続を重視しています。

この観点から見ると、I/O とパッド リングはもはや周辺機器の詳細ではありません。これらは、チップが実際のシステムで適切に動作できるかどうかを決定する最初のしきい値です。

レポートが本当に伝えていること

チップ設計の本当の難しさは、内部コンピューティングだけではなく、外部世界との安定した効率的な接続にもあります。

中心概念: チップは孤立したものではない - I/O は現実世界のインターフェイスである

チップから外部システムへのパスには次のものが含まれます。

• 入出力回路
• 包装
• プリント基板
• システムレベルのアセンブリ

信号がチップから出ると、相互接続が長くなり、レイテンシー、寄生容量、およびインダクタンスが急激に増加します。

結論: I/O とパッケージングは、理想的なチップと実際に動作するシステムとの間に最初の物理的なボトルネックを形成します。

パッケージングの性質: システムパフォーマンスの制約

パッケージングはチップを接続するだけではありません。それは形を整えます:

• 電気的性能 (RLC 寄生、インピーダンス)
• 熱管理
• 機械的保護
• 高電圧絶縁

パッケージング自体は、複雑な電気、熱、機械のシステムです。それは根本的な矛盾を生み出します。

より高い I/O 要件と、ますます複雑になる寄生効果。

重要な転換点: ワイヤーボンドとフリップチップ

この文書では、2 つの相互接続テクノロジーの本質的な違いを強調しています。

ワイヤーボンド
配線が長い → RLC 寄生が大きい → パフォーマンスが低下
低コスト

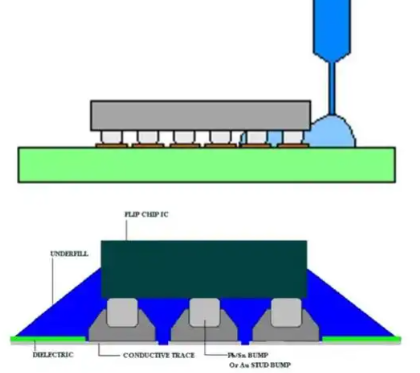

フリップチップ
短い接続 → 低寄生 → 高性能
超高密度の I/O をサポート
コストが高い

傾向: パッケージングは、低コストの接続から高性能の相互接続に移行しています。

I/O 回路の性質: 駆動システムと保護システム

最新の I/O 回路は次のことを達成する必要があります。

• 大きなボードレベルの容量性負荷を駆動
• レベルシフト (例: 1.2V から 3.3V)
• インピーダンスマッチング
• ノイズリダクション
• ESD保護

I/O 回路はもはやロジックの単純な拡張ではありません。これらは専用のインターフェイス エンジニアリングを表します。

隠れたパフォーマンスキラー: ESD と電源ノイズ

この報告書は、次の 2 つの重要な課題を強調しています。

1. ESD（静電気放電）
IC の信頼性に対する最大の脅威の 1 つであり、ダイオード クランプなどの専用の保護回路が必要です。

2. SSO (同時スイッチングノイズ)
複数の I/O スイッチングを同時に行うと、瞬間的な電流サージ、電圧降下、およびパッケージのインダクタンスに密接に関係するノイズが発生します。

本質的に、I/O の問題は電源の完全性と深く関係しています。

パッドリング: チップ周辺部のシステムレベルの構造

パッドは単なるはんだ点ではありません。以下を統合します。

• I/Oユニット
• パワーリング
• ESD保護ネットワーク

設計には、パッドの配置 (インライン、スタッガード、CUP) と、面積と I/O 数のトレードオフが含まれます。

パッド リングは、チップとパッケージ間のシステム インターフェイス層として機能します。

システムの進化: SoC から SiP / チップレットへ

レポートで強調されている主な傾向:

• SoC: 単一チップ上に統合
• SiP: 1 つのパッケージにマルチチップを統合

利点には、歩留まりの向上、混合プロセスノード、HBM、フォトニクス、その他のコンポーネントの統合が含まれます。

システム統合はチップ内部からパッケージ内部へ移行しつつあります。

先進的なパッケージングの進化

明確なロードマップが明らかになります。

• MCM (マルチチップモジュール)
• シリコンインターポーザー(2.5D)
• HBMの統合

相互接続密度は継続的に上昇しており、I/O 機能がコアの制限要因となっています。

結論

チップのパフォーマンスの本当のボトルネックは、もはや内部ロジックではなく、I/O、パッケージング、および外部相互接続です。これらの要素によって、チップが現実世界のシステムで効率的に動作できるかどうかが決まります。
